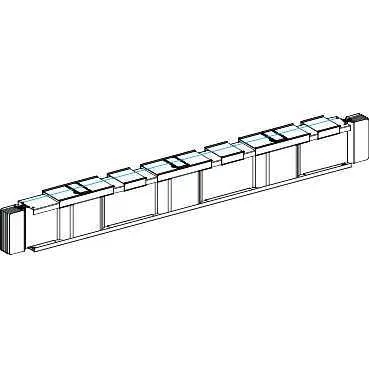

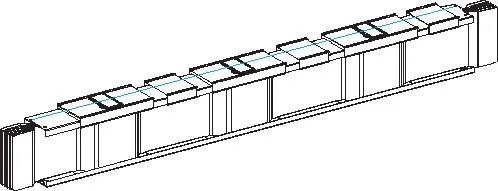

СЕКЦИЯ ПРЯМАЯ РАСПРЕДЕЛИТЕЛЬНАЯ - KTA2500ED440
Артикул:
KTA2500ED440
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Направление монтажа
- Вертикальная Горизонтальная
- Линейная нагрузка
- 30 кг/м
- Материал контактов
- Copper
- Цепи заземления
- Стандартный PE
- Типоразмер
- Фиксировать
- Кол-во отводных розеток
- 3
- Полярность шинопровода
- 3L + N + PE
- Интервал между отводами
- 1000 мм
- Описание сборной шины
- Распределение длины
- Линейное сопротивление
- L - PE : Xb 35 °C= 0,141 мОм/м при Inc и 50 Гц со способом полного сопротивления L - N : X0 20 °C= 0,046 мОм/м метод симметричных составляющих L - PE : X0 20 °C= 0,231 мОм/м метод симметричных составляющих L - N : Xb 35 °C= 0,021 мОм/м при Inc и 50 Гц со способом полного сопротивления L : Z1 35 °C= 0,029 мОм/м при Inc и 50 Гц L : R1 35 °C= 0,028 мОм/м при Inc и 50 Гц L - N : Rb1 35 °C= 0,066 мОм/м при Inc со способом полного сопротивления Защитное заземление : 20 °C= 0,113 мОм/м L - PE : R0 20 °C= 0.37 mΩ/m метод симметричных составляющих L - PE : Z0 20 °C= 0,436 мОм/м метод симметричных составляющих L : R20 20 °C= 0,023 мОм/м L - L : Rb1 35 °C= 0,066 мОм/м при Inc со способом полного сопротивления L - PE : Rb0 20 °C= 0,197 мОм/м метод полного сопротивления L - N : Rb0 20 °C= 0,052 мОм/м метод полного сопротивления L - N : Z0 20 °C= 0.12 mΩ/m метод симметричных составляющих L : X1 35 °C= 0,008 мОм/м при Inc и 50 Гц L - PE : Rb1 35 °C= 0,252 мОм/м при Inc со способом полного сопротивления L - N : R0 20 °C= 0,111 мОм/м метод симметричных составляющих L - L : Xb 35 °C= 0,013 мОм/м при Inc и 50 Гц со способом полного сопротивления L - L : Rb0 20 °C= 0,051 мОм/м метод полного сопротивления
- Предел термического напряжения
- 6400 А²∙с
- Магнитное поле излучения
- 1,6 мкТл
- Обеспечиваемое оборудование
- Соединительный блок Секция шинопровода
- Материал
- Алюминий
- Суммарный коэффициент гармоник тока
- 15...33 %, максимальный ток нагрузки: 3200 А 33...100 %, максимальный ток нагрузки: 4000 А 0...15 %, максимальный ток нагрузки: 2500 А
- Номинальн. выходной ток
- 25...400 A
- Вариант
- Стандартное исполнение
- Стандарты
- МЭК 61439-6 МЭК 61439-1
- Материал корпуса
- Polyester film
- Электрическое соединение
- Скользящий контакт
- Падение напряжения
- With cos φ =0.8, 0,0024 В при 50 Гц при 1A на 100 м длины With cos φ =0.7, 0,0022 В при 50 Гц при 1A на 100 м длины With cos φ =0.9, 0,0025 В при 50 Гц при 1A на 100 м длины With cos φ =1, 0,0024 В при 50 Гц при 1A на 100 м длины
- [icw] допустимый сквозной ток короткого замыкания
- 80 кА
- Положение нейтрали
- Правый
- Область применения
- Распределение большой мощности
- Частота сети
- 50/60 Гц
- [icw] номинальный рабочий ток
- 2500 А при 35 °C
- Рабочая температура
- 97% В при 40 °C 90 % In при 50 °C 93 % от In при 45 °C 86 % In при 55 °C 100 % от In при 35 °C
- Инструкция по утилизация
- Не требует специальных действий для утилизации
- Экологический профиль продукта
- Доступен
- Класс ik
- IK08 в соответствии с IEC 62262
- Cтепень защиты ip
- IP55 в соответствии с IEC 60529
- Краткое имя устройства
- KTA
- Регламент reach
- Продукт не содержит превышающее норму количество особо опасных веществ
- Директива rohs
- Соответствует
- Статус предложения
- Продукт категории Green Premium
- Цвет
- RAL 9001 : белый
- Масса продукта
- 120 кг
- [ipk] номинальный пиковый выдерживаемый ток
- 176 кА
- [ui] номинальное напряжение изоляции
- 1000 В
- [ue] номинальное рабочее напряжение
- 1000 V
- Способ крепления
- Посредством крючков
- Монтажная опора
- Консоль Подвеска
- Тип изделия или компонента
- Гибкий кабель-канал
- Совместимость серий изделий
- Втычной ответвительная коробка из Canalis KS
- Наименование продукта
- KT
- Диапазон
- Canalis
- Семейство продуктов
- Canalis
